Kontrola výroby

3D MĚŘÍCÍ PŘÍSTROJ CRYSTA - Apex S 7160

Technické data

Přesnost MPEE : (1,7+0,3L / 100) µm,
(1,7+0,4L / 100) µm
MPEP : 1,7 µm
MPETHP : 2,3 µm
Rozsah měření v osách X : Y : Z 705 x 705 x 605 mm
Velikost desky 880 x 1720 mm
Měřený díl maximálná výška: 800 mm
maximální váha: 1000 kg

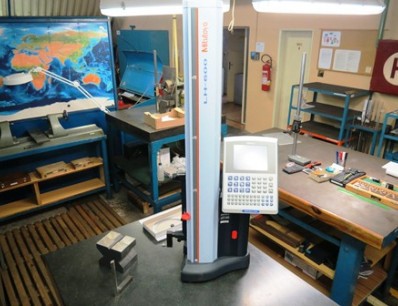

LINEÁRNÍ VÝŠKOMĚR LH-600C

  • vynikající přesnost
  • pneumatický pohybový mechanismus

Technické data

Přesnost (1,1 + 0,6 L / 600) µm
L = délka (mm)
Rozsah posuvu 600 mm / 24"
Rozsah měření 0 - 972 mm / 0 - 38.6"
Kolmost 5 µm ( po kompenzaci)
Přímost 4 µm ( mechanická)
Pohon doteku manuální / motorický ( 5 - 40 mm/s, 7 °)

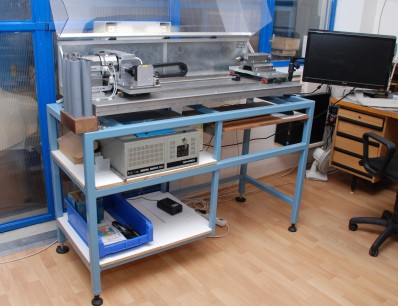

OPTICKÉ MĚŘÍCÍ ZAŘÍZENÍ MZ OPTIC 900

Technické data

Rozsah měřeného průměru 8 - 32 mm
Rozsah měřené délky 18 - 760 mm
Rozsah otáček vřeteníku z univ.hlavou 0 - 17 ot/min
Rychlost posuvu měření 0 - 1 820 mm/min
Přesnost měření 0,005 mm
Rozsah délky měř.inkrementu 0,02 - 760 mm
